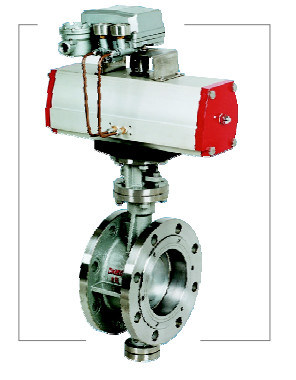

100mm 110mm 10 Duim de Controleklep 40mm 50mm 65mm 25mm van de 12 Duimvlinder

Vleugelklep

toepassing

De reeks vleugelkleppen kan op voedsel, drank, geneeskunde, de chemische industrie, industriële milieubescherming waterbehandeling, hoog de bouw, watervoorziening, drainage en gas, etc.used worden toegepast om middelgrote stroomhoeveelheid, de belangrijkste eigenschappen van de structuur te beginnen of tegen te houden of aan te passen.

De eigenschappen van het productenontwerp

1, Eenvoudige structuur, klein volume, lichtgewicht, kleine installatiedimensie.

2, Hebbend twee soorten verbindingsmateriaal: zacht en hard, kan in diverse arbeidsvoorwaarden, met goede het verzegelen prestaties worden gebruikt. en lange levensduur.

3, anti-Brandstructuur ontworpen vleugelklep kunnen het theexpanding van een toevallige brand verhinderen, zodra de zachte verzegelende klepzetel van de brand vangt en vleugelklep beschadigde, de roestvrij staalzegelring zullen geven spel om vleugelklep te maken noodsituatie verzegeld houden,

4, in de voorwaarde van de volledig geopende vleugelklep, het hebben weinig stroomweerstand, en in de voorwaarde van de gedeeltelijk geopende vleugelklep, kan de stroomhoeveelheid gevoelig worden gecontroleerd.

5, Kleine drijftorsie, eenvoudige en snelle verrichting

Het verzegelen principeanalyse

1. Het het verzegelen principe van de enige zonderlinge buttertly klep

Aangezien het centrum van winding af de schijf (het centrum van klepas) en de verzegelende sectie van de schijf opstelling in zonderling (a) is, maakt het de verzegelende sectie van de schijf geleidelijk aan van de verzegelende sectie van de klepzetel in courseof die afzonderlijk de vleugelklep openen, wanneer de schijf aan 20°-25° draait, zal de verzegelende sectie van schijf volledig vanaf de verzegelende sectie van de klepzetel remmen, en wanneer volledig geopend, zal een hiaat X worden gevormd in twee verzegelende secties, thusmakingtherelativemechanicalwear en uitdrijvingsdaling tussen twee verzegelende sectie, en zal verzekeren de verbinding van de vleugelklep.

2.The het verzegelen principe van de dubbele zonderlinge verbindingsvleugelklep

Als het maken van het centrum van winding van de schijf (het centrum van valvespindle) vorm een tot polarisatie in grootte (B) met de centrale die lijn van de klepstruik, op de enige zonderlinge vleugelklep wordt gebaseerd, die thesealing sectie sneller van de schijfrem vanaf de verzegelende sectie van de klepzetel dan de enige zonderlinge verbindingsvleugelklep coes, in de loop van het openen van de vleugelklep maakt, wanneer de schijf aan 8°~12° draait, zal het thesealing van sectie van de schijf volledig vanaf de verzegelende sectie van de klepzetel en wanneer volledig geopend remmen. een groter hiaat Y zal worden gevormd in twee verzegelende secties. Het ontwerp van dit soort vleugelklep kan de mechanische slijtage en de uitdrijving en misvorming zeer verminderen, en de het verzegelen prestaties van de vleugelklep meer verbeteren.

3.The het verzegelen principe van zonderlinge vleugelklep drie

Als het maken van de tot centrale lijn van de vorm van de klepzetel een polarisatie inangle B met de centrale die lijn van de klepstruik, op de dubbele zonderlinge vleugelklep wordt gebaseerd, die de verzegelende sectie discimmediately van maakt vanaf de verzegelende sectie van de klepzetel remmen op het ogenblik van het openen, en de verzegelende sectie van de klepzetel contacteren op het ogenblik van het sluiten, tijdens het openen en het sluiten, wanneer volledig geopend, zal een hiaaty zelfde aan de dubbele zonderlinge sealbutterflyklep in de twee verzegelende secties worden gevormd. Het ontwerp van dit soort de vleugelklep kan de de mechanicaIslijtage en kras volledig verwijderen tussen de twosealing sectie, en zeer de het verzegelen prestaties verbeteren en levensduur van de vleugelklep.

4.The het verzegelen principe van de diverse zonderlinge verbindingsvleugelklep

De unieke eigenschap van de diverse zonderlinge buttertly klep is thevalve handvatschacht voor installationof de schijf, met een structuur van drie-delen stijl. Er zijn twee delen met een concentrische schacht, van de klep handleinthree-partsstyle, is de butthecentral lijn van de middenschacht as het uit elkaar plaatsen vanaf de shaltlijn van de beide kanten, en thedisc is geïnstalleerd in het deel van de middenschacht. Deze zonderlinge structuur kan de schijf zonderling maken in het type van het dubbel bij volledig geopende situationof zijn, maar in het enige zonderlinge type wanneer de schijf wordt gedraaid. Wanneer het naderbij komende sluiten, de schijf een afstand naar het thesealing van kegelsectie zal bewegen, en de verzegelende sectie van de schijf en klepzetel in de betrouwbaarheid van het verzegelen prestaties is, wegens de functie van de zonderlinge schacht.
